氣動籠式調節閥

更新時間：2021-08-30 10:08:52 已被瀏覽次

產品名稱：氣動籠式調節閥

代號型號： HCBE

尺寸規格： DN40-400

壓力范圍： 0.6~10.0Mpa

閥體材質：鑄鋼、不銹鋼、合金鋼等

氣動籠式調節閥概述： HCBE氣動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。

您正在瀏覽:【氣動籠式調節閥】

我的用心,你的放心,誠信服務,質爭八方,有了前澤閥門,流體控制盡在掌握之中...

分享到：

氣動籠式調節閥產品詳情

HCBE氣動籠式調節閥概述：

HCBE氣動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。

HCBE氣動籠式調節閥閥　體

型式：直通鑄造球型閥

公稱通徑：100、150、200mm

公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW（40～50mm）

材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：柱塞型壓力平衡式閥芯

流量特性：高容量流量特性,參考圖

金屬閥座:等百分比特性（%）和線性特性（L）

軟閥座:等百分比特性（%）和線性特性（L），高精度流量特性,參考圖

金屬閥座:等百分比特性（%）和線性特性（L）

軟閥座:等百分比特性（%）和線性特性（L）

注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。2、軟閥座的工作溫度和壓差范圍，請參考圖3

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

HCBE氣動籠式調節閥執行機構

型式：LHA多彈簧式薄膜執行機構

膜片材料：乙丙橡膠夾尼龍布

彈簧范圍：20～100kPa、80～240kPa

供氣壓力：140、160、280、350kPa

氣源接口：Rc1/4

環境溫度：-30～+70℃

閥作用型式：氣-開式或氣-關式

附件：定位器、手輪機構、氣動閥位傳送器等。

HCBE氣動籠式調節閥性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本誤差：帶定位器：小于全行程的&cjiamn;1%，不帶定位器：小于全行程的&cjiamn;5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

HCBE氣動籠式調節閥Cv值和行程

A、高容量套筒

公稱通徑		100	150	200
閥座直徑		100	150	200
額定Cv值	等百分比特性	220	420	820
額定Cv值	線性特性	240	435	850
額定行程		38	50

B、高精度特性套筒和普通流量特性套筒

公稱通徑	100			125			150			200			250			300
閥座直徑	65	80	100	80	100	125	100	125	150	125	150	200	150	200	250	150	250	300
額定Cv值	68	99	175	99	175	275	175	275	360	275	360	650	395	640	1000	640	1000	1440
額定行程	38			50						75			100

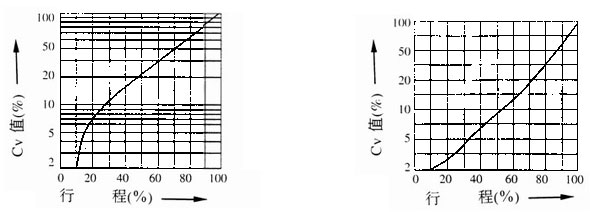

HCBE氣動籠式調節閥流量特性:

HCBE氣動籠式調節閥流量特性

備注：1、17-4PH不銹鋼（SCS24）不需堆焊。
　　　 2、空化、閃蒸和禁油的場合，不管工作溫度和壓力多大，建議堆焊司太萊合金。

HCBE氣動籠式調節閥允許壓差
A.氣—關式閥

執行機構	供氣壓力（KPa）	彈簧范圍（KPa）	定位器	允許壓差
				公稱通徑
				100	125	150	200	250	300
LHA3D	140	20～100	有或無	18	14	10	-	-	-
	160	20～100	有	43	37	32	-	-	-
	350	80～240	有	60	60	60	-	-	-
LHA4D	140	20～100	有或無				18	-	-
	160	20～100	有				43	-	-
	350	80～240	有				60	-	-
LHA5D	140	20～100	有或無					14	10
	160	20～100	有					37	32
	280	20～100	有					60	60

B.氣—開式閥

執行機構	供氣壓力（KPa）	彈簧范圍（KPa）	定位器	允許壓差
				公稱通徑
				100	125	150	200	250	300
LHA3R	140	20～100	有或無	18	14	10
LHA3R	280	80～240	有	60	60	54
LHA4R	140	20～100	有或無				18
LHA4R	280	80～240	有				60
LHA5R	140	20～100	有或無					14	10
LHA5R	280	80～240	有					60	60

注:1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。

2.黑線框內數字表示閥配用標準規格執行機構。

HCBE氣動籠式調節閥法蘭距 mm

公稱通徑	A
公稱通徑	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 溝槽型嵌入型	JIS 20 溝槽型嵌入型	JIS 30K 溝槽型嵌入型	JIS 40K 溝槽型嵌入型
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

氣動籠式調節閥通經

公稱通徑	A
公稱通徑	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

氣動籠式調節閥通經

公稱通徑	A
公稱通徑	ANSI 150 JIS 10K RF	ANSI 300 JIS20、30K RF	ANSI 300 JIS 40K RF	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ
125	403	425	457	416	441	460
250	673	708	752	686	724	756
300	737	775	819	749	791	822

注：法蘭距符合IEC534-3標準。

HCBE氣動籠式調節閥外形尺寸 mm

公稱通徑	執行機構	H				C	φB	E
		P	E1	E2
		P	E1	E2I	E2W
100	LHA3D、R	660	860/870	1020	1205	363	350	115
125	LHA3D、R	737	887	987	1087	363	350
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
200	LHA4D、R	1090	1350	1580	1710	520	470	220
250	LVA5D、R	1760	2015	2115	2215	670	620
300	LVA5D、R	1810	2020	2120	2220	670	620

備注：1、P=常溫型，EⅠ=伸長Ⅰ型，E2=伸長Ⅱ型，E2Ⅰ=整體式，E2W=焊接式

2、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
3、伸長Ⅰ型H欄尺寸，左邊數字為JIS 10K和ANSI 125，150的閥，右邊數字為JIS 16K和ANSI300以上的閥。

HCBE氣動籠式調節閥重量 kg

公稱通徑	執行機構	法蘭連接												焊接連接
		ANSI 125 150 JIS10K				ANSI 300 JIS16 20 30K				ANSI 600 JIS 40K				ANSI 150，300，600 JIS 16，20，30K
		P	E1	E2		P	E1	E2		P	E1	E2		P	E1	E2
		P	E1	E2I	E2W			E2I	E2W			E2I	E2W			E2I	E2W
100	LHA3D、R	75	85	90	93	90	100	105	108	125	135	140	143	87	97	102	105
100	LHA4D、R	106	116	121	124	121	131	136	139	156	166	171	174	118	128	133	136
150	LHA3D、R	157	172	179	182	187	202	209	212	237	252	259	262	177	192	199	202
150	LHA4D、R	188	203	210	213	218	233	240	243	268	283	290	293	208	223	230	233
200	LHA4D、R	268	288	298	303	318	338	348	353	438	458	468	473	308	328	338	343

氣動籠式調節閥法蘭連接

公稱通徑	執行機構	法蘭連接
		ANSI 150 JIS10K		ANSI 300 JIS20 30K		ANSI 600 JIS40K
		P	E1	P	E1	P	E1
125	LHA3D、R	160	168	170	178	215	223
250	LVA5D、R	560	600	690	710	750	780
300	LVA5D、R	750	780	900	920	1000	1100
